نوشته های روی کابل شبکه

کابل‌های شبکه دارای نوشته‌ها و نشانه‌هایی هستند که اطلاعات مهمی در مورد مشخصات فنی، کاربرد و استانداردهای آن‌ها به کاربر می‌دهند. این نوشته‌ها که به‌صورت چاپ‌شده بر روی روکش کابل‌ها قرار دارند، شامل اطلاعاتی مانند نوع کابل، استانداردهای ایمنی، ضخامت سیم‌ها و جنس مواد مورد استفاده است. درک اطلاعات مربوط به نوشته های روی کابل شبکه به شما کمک می‌کند تا به‌راحتی نوع کابل و کاربرد آن را مشخص کنید و از آن به بهترین شکل در نصب و مدیریت شبکه استفاده کنید. در ادامه با ما همراه باشید.

عنوان‌ها
اطلاعات چاپی روی روکش کابل شبکهمشخصات فنی نوشته های روی کابل شبکهانواع استانداردهای کابل شبکهنحوه خواندن نوشته‌های روی کابلکاربرد نوشته های روی کابل در نصب و مدیریت شبکهسخن پایانی

اطلاعات چاپی روی روکش کابل شبکه

روی روکش کابل‌های شبکه معمولاً مجموعه‌ای از اطلاعات فنی و مشخصات محصول چاپ می‌شود که هنگام خرید کابل شبکه خوب است به آن ها توجه کنید. این اطلاعات شامل نام سازنده، نوع کابل، درجه حرارت مجاز، ضخامت سیم‌ها، نوع محافظ و استانداردهای مربوط به کابل است. به‌عنوان‌مثال، کابل‌های Cat5e یا Cat6 که به‌طور گسترده در شبکه‌های خانگی و تجاری مورد استفاده قرار می‌گیرند، این اطلاعات را به‌صورت چاپی بر روی خود دارند؛ مثلاً طبق گفته وب‌سایت پاناتل:

«کابل Cat6 UTP در شبکه گیگابایت اترنت و G Ethernet 10 مورد استفاده قرار میگیرد. تا فاصله ۵۵ متری از سرعت ۱۰ Gbps پشتیبانی میکند. در فاصله هایی تا حدود ۱۰۰ متر سرعت ۱ Gbps دارند و تا ۲۵۰ مگاهرتز پهنای باند دارد.»

نوشته های روی کابل شبکه به‌صورت چاپ شده به‌عنوان “ledger” نیز شناخته می‌شود که به نصاب‌ها و تکنسین‌ها کمک می‌کند تا نوع کابل و مشخصات آن را به‌راحتی شناسایی کنند.

مشخصات فنی نوشته های روی کابل شبکه

اطلاعات درج شده بر روی کابل‌های شبکه شامل موارد متعددی است که هرکدام کاربرد خاصی دارند. برخی از این مشخصات عبارت‌اند از:

مشخصه درج‌شده روی کابل توضیحات
نام سازنده نام یا کد شرکت تولیدکننده که برای شناسایی منبع ساخت کابل درج می‌شود.
رده‌بندی کابل (Cat) نشان‌دهنده عملکرد کابل؛ مانند Cat5e، Cat6، Cat6A که هرچه عدد بالاتر باشد، سرعت انتقال داده بیشتر است.
درجه حرارت مجاز حداکثر میزان دمایی که کابل می‌تواند تحمل کند (مثلاً ۷۵°C)، برای استفاده در شرایط محیطی مختلف.
نوع محافظ کابل مشخص‌کننده شیلدینگ کابل؛ UTP (بدون محافظ) برای محیط‌های کم‌نویز و STP (دارای محافظ) برای محیط‌های پرنویز مناسب است.
ضخامت سیم‌ها (AWG) مقدار AWG بیانگر ضخامت سیم‌های داخلی است؛ عدد بالاتر نشان‌دهنده سیم‌های نازک‌تر است.
استانداردهای ایمنی و تأییدیه‌ها نشانه‌هایی مانند UL یا CSA که تأیید می‌کنند کابل از نظر ایمنی و کیفیت مورد تأیید استانداردهای معتبر است.
استاندارد رنگ‌بندی سیم‌ها (TIA/EIA-568) تعیین‌کننده ترتیب رنگ‌بندی سیم‌های داخل کابل برای اتصال به کانکتور RJ45، شامل دو استاندارد رایج T568A و T568B.

توضیحات کامل تر:

  • نام سازنده: معمولاً نام یا کد سازنده بر روی روکش کابل چاپ می‌شود تا منبع تولید کابل مشخص باشد.
  • رده‌بندی کابل (Cat): طبق گفته وب‌سایت truecable.com:

«کلمه Cat مخفف “Category” به‌‌معنای نوع مشخصات کابل اترنت است. این اصطلاح به‌تنهایی استفاده نمی‌شود، بلکه معمولاً با یک شناسه مانند 5e، ۶ یا 6A بیان می‌شود. اعداد مختلف نشان‌دهندۀ عملکرد کابل هستند؛ هرچه عدد بالاتر باشد، کابل سریع‌تر است؛ پس این نوع دسته‌بندی کابل به ساختار فیزیکی آن اشاره ندارد، بلکه تعریف کننده عملکرد آن است.»

  • درجه حرارت مجاز: میزان حرارت مجازی که کابل می‌تواند تحمل کند به واحد درجه سانتی‌گراد (مثلاً ۷۵°C) بر روی کابل نوشته می‌شود. این مشخصه به کاربر کمک می‌کند تا کابل مناسب برای شرایط محیطی خاص را انتخاب کند.
  • ضخامت سیم‌ها (AWG): عدد AWG (American Wire Gauge) نشان‌دهندۀ ضخامت سیم‌های داخلی کابل است. هرچه این عدد بزرگ‌تر باشد، ضخامت سیم کمتر است. برای مثال، 24AWG نشان‌دهندۀ سیم‌هایی با ضخامت متوسط است.
  • استانداردهای ایمنی و تأییدیه‌ها: مثلاً علامت UL یا CSA نشان‌دهندۀ این است که کابل مورد تأیید استانداردهای ایمنی آمریکا یا کانادا است. این استانداردها تضمین می‌کنند که کابل از نظر ایمنی و کیفیت قابل‌قبول است.
  • استاندارد رنگ‌بندی سیم‌ها (TIA/EIA-568): این استانداردها ترتیب رنگ‌بندی سیم‌های داخلی کابل را مشخص می‌کنند که برای اتصال به کانکتور RJ45 به کار می‌روند. دو نوع استاندارد رایج برای این کار T568A و T568B هستند.
  • نوع محافظ کابل: عبارت UTP به‌‌معنای کابل بدون محافظ (Unshielded Twisted Pair) و STP به‌‌معنای کابل دارای محافظ (Shielded Twisted Pair) است. این اطلاعات به کاربر کمک می‌کند تا براساس نیاز خود کابل مناسب را انتخاب کند. ویدیوی زیر شما را با STP بیشتر آشنا می کند.

انواع استانداردهای کابل شبکه

کابل‌های شبکه براساس استانداردهای مختلفی تولید می‌شوند که هرکدام برای کاربردهای خاصی مناسب هستند. به‌عنوان‌مثال، کابل‌های CM برای استفاده عمومی در ساختمان‌ها مناسب هستند، درحالی‌که کابل‌های CMP (Plenum) برای نصب در فضاهای تهویه‌ای با ریسک آتش‌سوزی بالا طراحی شده‌اند. این استانداردها به کاربر کمک می‌کنند تا کابل مناسب برای محیط نصب را انتخاب کند و از ایمنی و کارایی شبکه اطمینان حاصل کند.

کابل‌های CMR یا Riser برای استفاده در شفت‌های عمودی ساختمان‌ها مناسب هستند و در جاهایی که تهویه مستقیم وجود ندارد، استفاده می‌شوند. این کابل‌ها برای انتقال داده بین طبقات ساختمان به کار می‌روند و دارای ویژگی‌هایی هستند که از گسترش آتش جلوگیری می‌کنند.

نوشته های روی کابل شبکه 2

نحوه خواندن نوشته‌های روی کابل

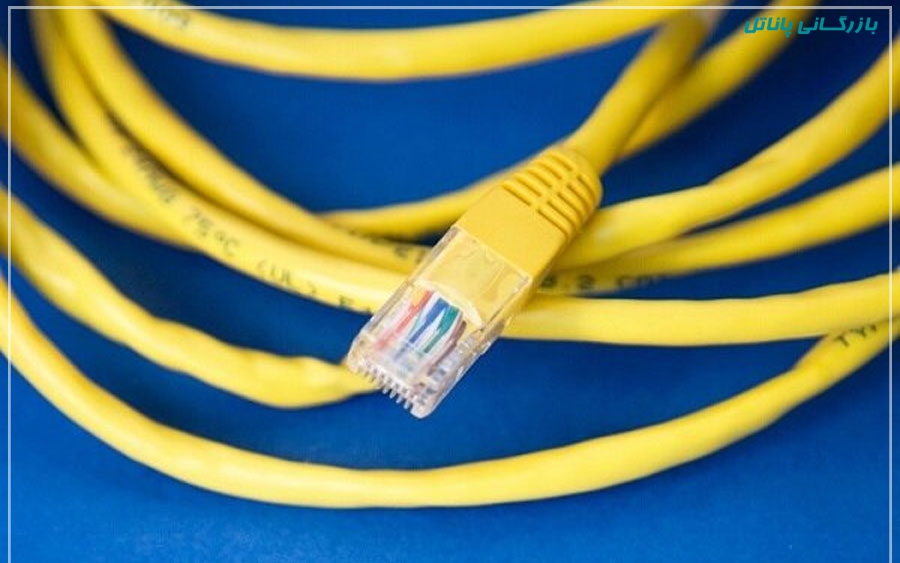

برای شناسایی نوع کابل و کاربرد آن، باید بتوانید نوشته های روی کابل شبکه (بر روی روکش کابل) را بخوانید و تفسیر کنید. به‌عنوان‌مثال در یک کابل Cat5e ممکن است عبارت CMR 75C 4PR UTP 24AWG درج شده باشد. این عبارت به‌‌معنای موارد زیر است:

  • CMR: کابل مناسب برای استفاده در شفت‌های عمودی (Riser) با مقاومت در برابر آتش؛
  • 75C: حداکثر دمای قابل‌تحمل کابل؛
  • 4PR UTP: کابل دارای چهار جفت سیم تابیده بدون محافظ؛
  • 24AWG: ضخامت سیم‌های داخلی کابل.

این اطلاعات به شما کمک می‌کنند تا مطمئن شوید که کابل انتخابی برای محیط و کاربرد موردنظر مناسب است و به‌درستی نصب می‌شود.

کاربرد نوشته های روی کابل در نصب و مدیریت شبکه

نوشته های روی کابل شبکه نقش بسیار مهمی در نصب و مدیریت شبکه دارند. این اطلاعات به نصاب‌ها کمک می‌کنند تا کابل‌ها را به‌درستی در شبکه استفاده کنند و از مشکلاتی مانند تداخل الکترومغناطیسی، خرابی کابل‌ها به‌دلیل شرایط محیطی نامناسب یا انتخاب نادرست کابل جلوگیری شود. به‌عنوان‌مثال، انتخاب کابل STP برای محیط‌هایی که دارای نویز الکترومغناطیسی بالایی هستند، می‌تواند به کاهش تداخل و بهبود کیفیت انتقال داده کمک کند.

همچنین، نوشته‌های روی کابل به تکنسین‌ها کمک می‌کنند تا در مواقع تعمیرات و نگهداری شبکه، به‌سرعت کابل‌های موردنیاز را شناسایی کنند و اقدامات لازم را انجام بدهند. این امر به‌ویژه در محیط‌های بزرگ مانند اتاق‌های سرور و شبکه‌های سازمانی که تعداد زیادی کابل در آن‌ها استفاده می‌شود، اهمیت دارد.

نوشته های روی کابل شبکه 3

سخن پایانی

نوشته های روی کابل شبکه اطلاعات بسیار مهمی را در اختیار کاربران قرار می‌دهند که برای نصب، مدیریت و نگهداری شبکه ضروری هستند. این اطلاعات شامل نوع کابل، ضخامت سیم‌ها، استانداردهای ایمنی و نوع محافظت کابل است که همگی به کاربر کمک می‌کنند تا کابل مناسب برای شرایط خاص را انتخاب کند و از عملکرد بهینه شبکه اطمینان حاصل کند. درک درست این نوشته‌ها می‌تواند به بهبود کارایی شبکه و کاهش مشکلات ناشی از نصب نادرست یا استفاده از کابل‌های نامناسب کمک کند.
